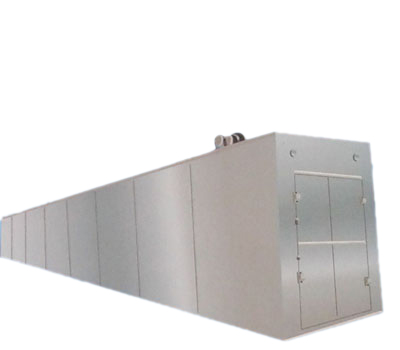

型号名称型号总功率网代电机调速形试额定电压频率外形尺寸（长*宽*高）MYLQ2000MYLQ200066.51KW无级调速380V50赫兹92900*5010*5780 mm　　一、机器的用途　　MYLQ2000一次干燥炉是米雪饼成套设备中，用于对米雪饼饼坯进行干燥的设备。　　二、主要技术参数　　1、总功率                          66.51KW　　2、网代电机调速形试                无级调速　　3、额定电压                        380V　　4、频率                            50赫兹　　5、外形尺寸（长*宽*高）            92900*5010*5780 mm　　三、结构特征与工作原理　　1、结构特征　　本机为隧道式多层干燥炉，炉内干燥工作面分为10层，由10台变频调速电机分别控制，能理想的实现米雪饼饼坯的干燥。　　〔1〕、机械传动系统　　该机的传动输送是由10台变频调速电机分别控制，分别通过摆线针轮减速器→一对链轮→各传动机构使各传动辊旋转，通过调节变频器调整各台电机的转速，从而达到干燥所需要的速度。　　〔2〕、加热系统　　本机加热系统共分为3段，每段炉温由上、中、下三个测温点控制。炉膛内的热源是通过水蒸气加热炉膛内的热交换器，由热交换器提供热源。由温控仪控制气动阀，通过调节温控仪调节旋纽调节炉膛内的温度，从而使炉温始终保持在干燥所需温度。　　2、工作原理　　首先将炉温和各层网代线速度调整到干燥工艺要求达到的状态，然后由该机的过渡机构将初次成形的饼坯输送到第 一层干燥工作面上，进行初次干燥，经第 一层干燥的饼坯通过转向机构进入第二层进行干燥，经第10层干燥后出炉，使经过干燥后的饼坯含水量达到下道工序的要求。　　四、润滑系统　　1、滚动轴承每六个月加一次钙基润滑脂。　　2、各传动链条每分加一滴食用润滑油、齿轮每工作48小时，加一次食用润滑油。　　3、电机每六个月加一次钙基润滑脂。　　4、减速机中的机油〔40#或50#〕每连续使用三个月更换一次。　　五、电器系统　　1、本机采用380V三相交流电源，频率为50赫兹。　　2、本机传动输送采用10台变频调速电机控制，风扇各由一台电机减速拖动。　　3、按有关规定安装接地线。　　六、机器的安装与调整　　1、该机由于机身较长，且采用分段连接，所以各部分应安装平面混凝土基础在同一水上。　　2、校整好各段的纵横位置，上紧各段连接螺栓，其中心偏移量不得超过1mm。　　3、炉体就位后，即可进行管道安装。　　管道安装前应将管内秀渣、污物等清理干净，管道中不得留存为安装监测和控制仪表或其它开孔的金属残渣。　　管道尺寸对确保管路输送合适的蒸汽量有决定性的作用，因此不能随意更改管道尺寸。　　配管工程的管道、阀门附件等材料必须符合国家的有关规定。　　配管工程结束，即可进行压力试验，试压检查金属壁和焊缝有无泄漏。压历试验应在有经验的人员指导下进行。　　需保温的设备和管道在保温前应清除表面的油垢和铁锈。　　安装热工仪表与控制柜并校验合格。　　4、管道安装好后对所有设备进行检查，核对是否符合设计要求，安装是否正确，各连接部位是否有松动有现象。　　5、设备安装就位后即可接线进行试运转，开机试运转前检擦各工作部位，各工作部位不得有异物。　　6、开机试低速运转，首先闭合电控柜内的空气开关，再闭合电控柜排风扇开关，开启电控柜排风扇，然后按下各层输送电机的启动按钮接通各台电机的电源，把各个主令开关放在单动上，在调整各台电机的速度调节旋纽，试低速运转，检查各输送电机、传动辊旋转方向是否正确，输送链条张紧是否适宜(电器具体操作见FBD操作说明)。　　7、分别按下各个风扇启动按钮，观察风扇转向是否正确。　　8、进行一号隧道炉试车，按下各层输送电机启动按钮，把各个主令开关放在单动上，并调整各层网代速度至生产工艺所需速度，然后把各个主令开关放在联动上在生产中根据实际情况调整系统网代速度。调节温控仪温度调节旋纽至生产工艺所需温度并按下风扇启动按钮。　　9、空车试运转2小时，观察各传动部位是否正常，连接螺钉是否有松动现象，如有异常声音应立即停机检查，设备一切正常后即可投入使用。　　10、停机时，先把网代速度调整到低，再分别按下各层网代电机和各个风扇电机的停止按钮并关闭电控柜内的空气开关，然后将输送链条放松。　　七、注意事项　　1、工作时网代工作面不得有异物。　　2、机器维修必须在停机状态下进行。　　3、机器六个月维修一次，检查各传动轴承、链条等运动物件是否需要更换。　　4、减速器不得在缺少润滑油的状态下运行。　　5、开机时对于安装变频器的电控柜，应首先启动电控柜内的排风扇，并确保电控柜周围空气的流通。　　6、电控柜周围必须保持干燥，且必需安装接地线。　　7、热交换器、管道等如出现漏气现象应立即停机并关闭进汽管道，工作人员远离现场，待确保漏气管道中没有压力时方可进行管道检修。　　8、检修管道时应确保管道内没有压力时才能进行。　　9、热工仪表、阀门等附件，出现异常时应立即停止使用。　　10、停机时必须将输送链条放松，使输送链条在炉温下降到室温时仍处于放松状态．　　11、网带传动链条张紧应适度，不得有过紧或过松现象。　　12、若有更改、恕不奉告。
